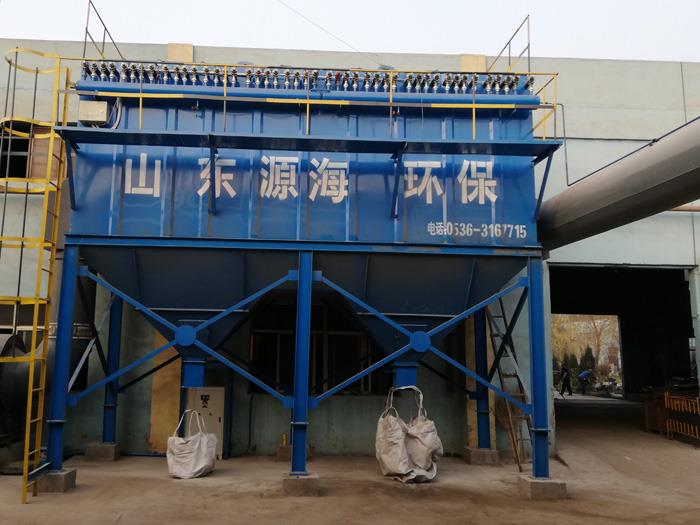

脈沖布袋式除塵器采用下進氣分室結構。含塵煙氣由進風口進人灰斗；部分較大的塵粒由于慣性碰撞、自然沉降等作用直接落入灰斗，其它粉塵物質隨氣流進入其它袋室而上升。濾袋過濾后，灰塵顆粒被阻擋在濾袋外面。凈化后的氣體從濾袋內進入箱體，通過提升閥和出風口排放到大氣中。料斗內的粉塵由螺旋輸送機和分離輪定期或連續排出。

隨著過濾過程的不斷進行，濾袋外積聚的粉塵不斷增加，導致袋式除塵器本身的阻力增大。當阻力達到預設值時，除灰控制器發出信號，關閉袋式除塵器提升閥，切斷袋式除塵器過濾后的氣流，然后打開電磁脈沖閥，以較短的時間向箱內噴入0.5-0.7Pa的壓縮空氣。壓縮空氣在箱內膨脹，使濾袋產品高頻振動變形，再加上逆氣流的作用，使濾袋外側所附塵餅變形脫落。
